ISO 12233是一种常用于测试摄像机分辨率的标准，它通过测试卡上特定的图形和线条来评估相机的分辨率和对比度等性能指标。本文简单介绍了ISO 12233分辨率测试卡的主要类型。

一、测试精度

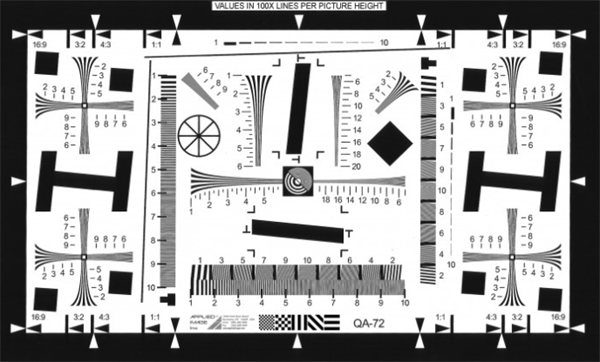

1. 标准型：2000线

测试精度：2000分辨率

2000x2000x16/9=711w

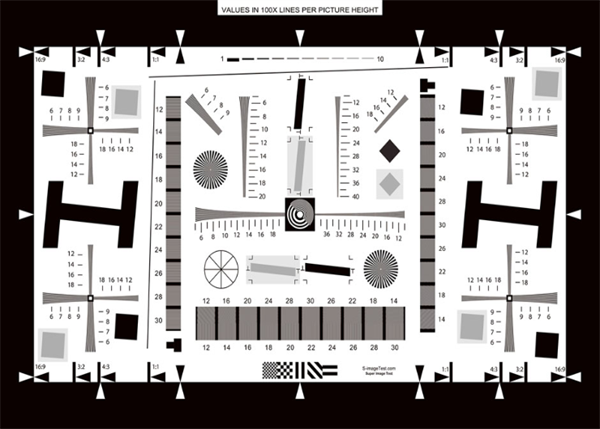

2. 增强型：4000线

测试精度：4000分辨率

4000x4000x16/9=2844w

除了具有标准版的所有的特点外，还加上了一些新特点，如：星状图，5°斜边

二、规格尺寸

标准型和增强型分辨率测试卡都有：0.5倍、1倍、2倍、4倍、8倍等规格可供选择

三、测量功能

1. 原版测试卡

标准样张，可以提供实际拍摄的垂直分辨率和水平分辨率等辅助测试辨率

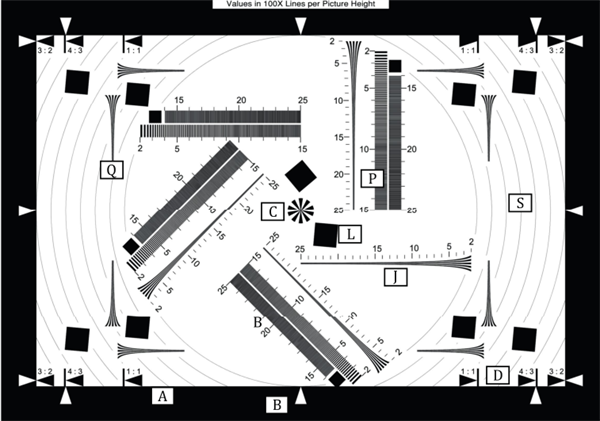

2. CIPA分辨率测试卡

用于测试数码相机的分辨率，它符合CIPA标准，采用进口相纸高清高精度制作，具有视觉分辨率测试、SFR测试、方波扫描等功能。

一般具有反射式和透射式可选。

3. e-SFR边缘测试卡

通过分析倾斜的低对比度中性边缘附件的相机数来测量，使用具有四个周期“斜星”测试模式的测量图卡。

“斜星”测试模式可以在垂直、水平和对角线方向上测量e-SFR，并使用专业软件进行数据分析。

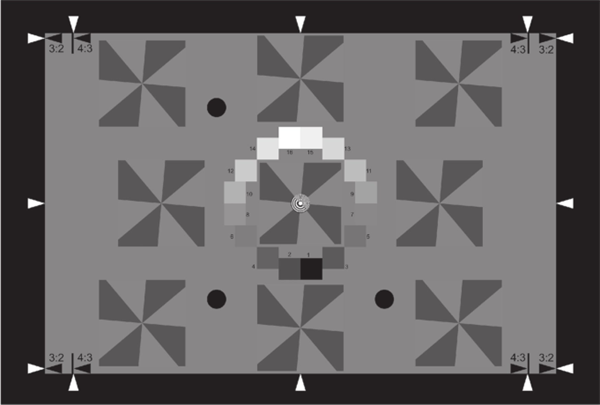

ISO 12233:2023（e-SFR 4:1）

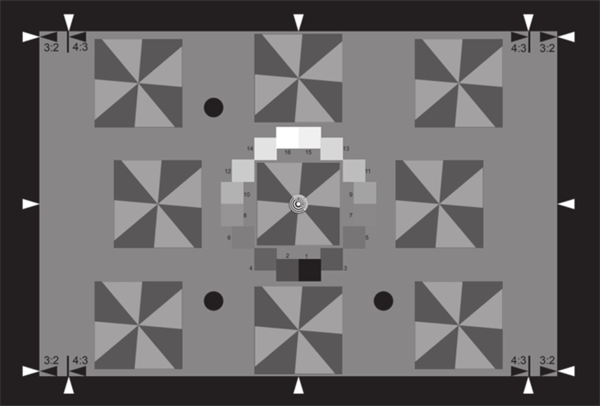

ISO 12233:2023（e-SFR 6:1）

4. s-SFR正弦波/西门子星测试卡

s-SFR测试卡，也称为西门子星测试卡，包含径向正弦调制的西门子星，由多个放射状的楔形条纹组成的图案，这些条纹从中心向外延伸，并且以不同的空间频率进行调制。

通过拍摄这个图案并分析图像中条纹的可见度和清晰度，可以评估相机在不同方向上的分辨率性能；不同的循环数可以用来模拟和评估不同频率的细节和对比度表现。

ISO 12233:2023（s-SFR 单星）

ISO 12233:2023（s-SFR 多星）

四、测量方式

1. 反射式：由前面照明的反射式测试标板

2. 透射式：可由后面照明的透射标板

五、图纸比例

一般有16:9和4:3两种可选
